Двухкоординатный измеритель диаметра ИД2-80

Цена по запросу

В наличии

Артикул товара: 489

Добавить в корзину

Добавить к сравнению

info@mansarprom.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 31.07.2026 * 1050 ₽**

СДЭК 01.08.2026* 920 ₽**

DPD 30.07.2026* 400 ₽**

Самовывоз 31.07.2026* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Измерители диаметра
Производитель	Элеконт

Дополнительные характеристики
Напряжение питания	220 В
Диапазон измерений	0,8-50 мм
Степень защиты	IP20, IP40
Потребляемая мощность	5 Вт, 10 Вт
Конструктивное исполнение	Бесконтактные, Цифровые, Лазерные
Область применения	Предприятия кабельной промышленности, Для кабеля, Для провода, Для труб
Другие особенности	RS485

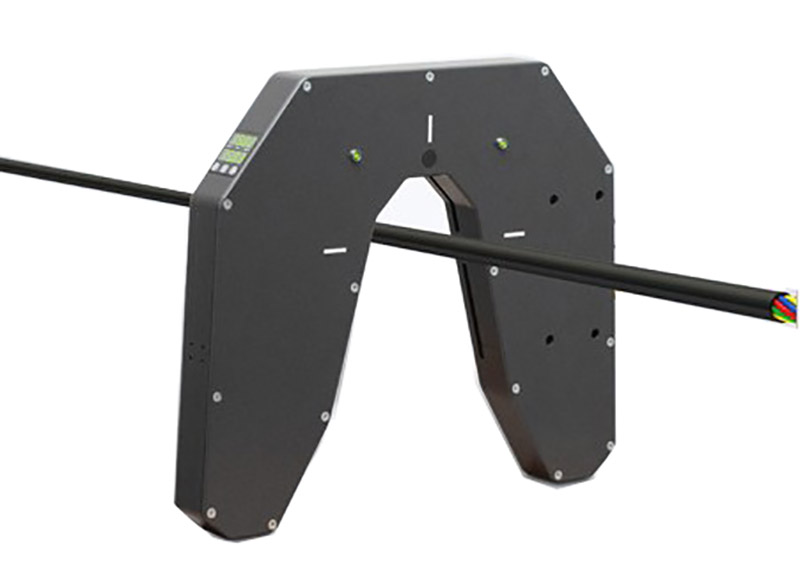

Двухкоординатный измеритель диаметра ИД2-80 предназначен для бесконтактного измерения наружных размеров изделий круглой формы, таких как: провода, кабели, шланги, рукава, трубы и др. непосредственно в процессе их производства. Двухкоординатный лазерный измеритель диаметра - оптический микрометр. Два независимых лазерных луча сканируют изделие в направлении осей, расположенных под углом 90° друг к другу, получая таким образом два взаимоперпендикулярных размера.

Преимущества

Позволяет измерять наружный размер:

Круглых и овальных изделий
Изделий из любых материалов, в том числе и прозрачных (необходимость измерения прозрачных материалов указывать в конфигураторе заказа)

Комплект поставки

Измерительная головка ИД2-80

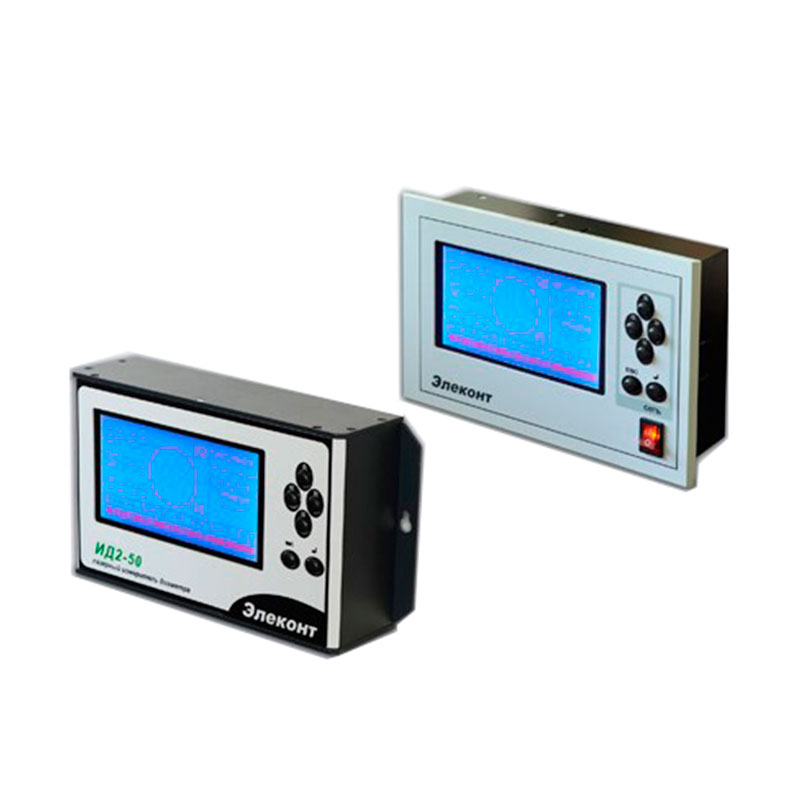

Выносной графический терминал (при заказе следует указать исполнение терминала: щитовой или настенный)
паспорт

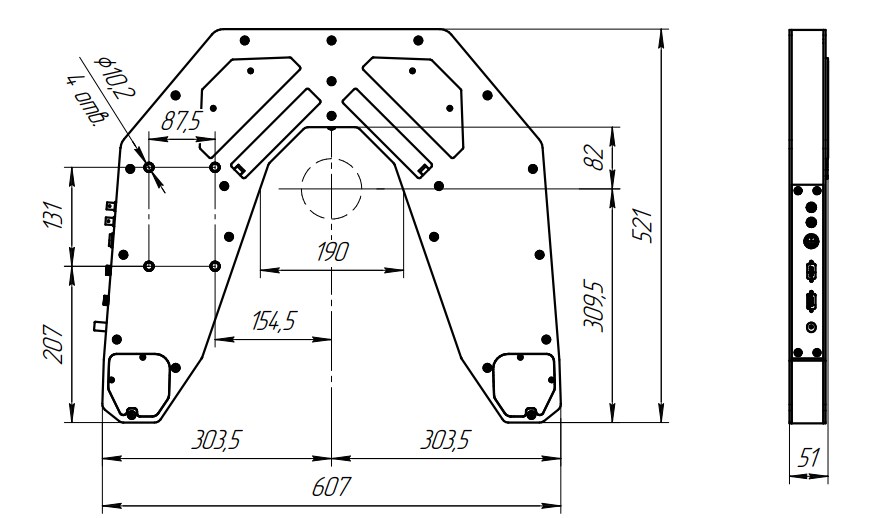

"Схема габаритных и установочных размеров измерителя диаметра ИД2-80"

Рис.1 Схема габаритных и установочных размеров измерителя диаметра ИД2-80

Технические характеристики
Параметры	Значение
Диапазон измеряемого диаметра кабеля	0,8…50 мм
Число координат измерения диаметра	2
Число измерений в секунду, не менее	190
Скорость лазерного луча при сканировании	200 м/сек
Погрешность измерения, не более	± 7.5 мкм - для минимального диаметра ± 15 мкм - для максимального диаметра
Индикация
Индикация основных параметров	-Цифровой светодиодный индикатор на передней панели измерительной головки -Графический ЖК дисплей на выносном терминале
Макс. длина кабеля для выносного терминала	100 м
Интерфейс
Аналоговые выходы	Выход 1: ± 10 В; Выход 2: 0...10В. Сигналы отклонения фактического диаметра от заданного. Могут использоваться в системе автоматической стабилизации диметра
Релейные выходы	Два релейных выхода 220 В 1 А (сигнализируют о выходе диаметра за верхний и нижний допуск)
Коммуникационный интерфейс	RS485 Modbus
Питание
Напряжение питания	220 В ± 10 %
Частота	50 Гц ± 5 %
Потребляемая мощность	10 Вт (измерительная головка) 5 Вт (выносной терминал)
Конструктивные параметры
Габаритные размеры (длина х высота х ширина)	404х340х56 мм (измерительная головка)
Материал корпуса	коррозионностойкий дюралюминий
Степень защиты	IP20 (измерительная головка) IP40 (выносной терминал)
Рабочая температура	0…+45 °С
Вес	7 кг (измерительная головка) 1,7 кг (выносной терминал)
Дополнительные опции
Интерфейс Profibus	Внешний модуль конвертора Profibus. Адресное пространство соответствует измерителям Sicora, что позволяет выполнить быструю замену.
Монтажная стойка	Сокращает время установки измерителя на линии, осуществляет подъем измерительной головки над кабельным изделием. Выполнен электрический монтаж.
Воздуховодный канал	Для работы в помещениях с высокой запыленностью: линии волочения, талькировка и т.п. Значительно увеличивает интервал работы между обслуживанием. Требуется предварительная качественная подготовка воздуха.
Набор калибров	Комплект из трех калибров разного диаметра предназначен для проверки точности измерения
