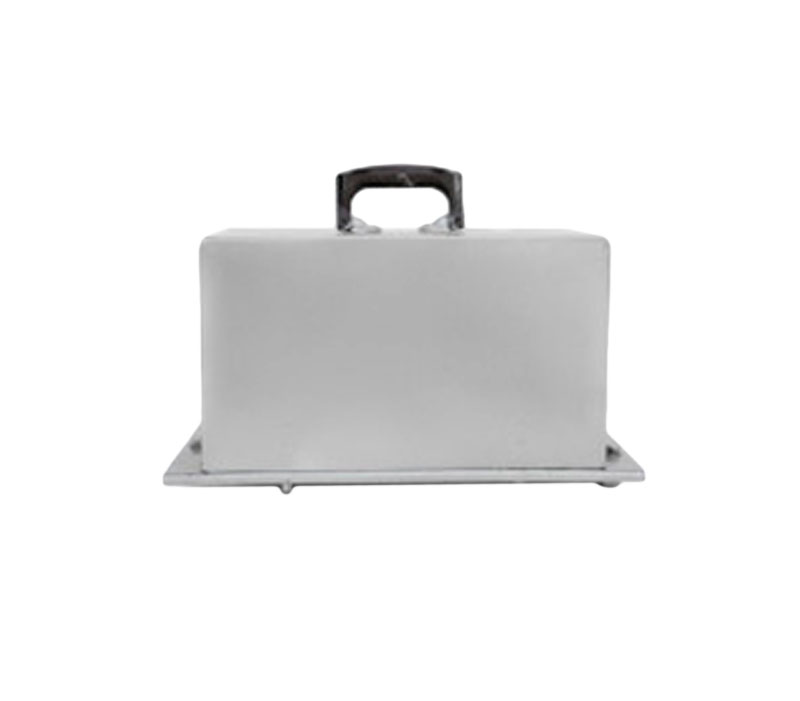

Дешифратор ДКСВ-1-Д

Дешифратор ДКСВ-1-Д предназначен для расшифровки сигналов и для управления в соответствии с ними огнями локомотивного светофора и электропневматическим клапаном. Дешифратор ДКСВ-1-ДБ предназначен для совместной работы с устройством контроля бдительности машиниста УКБМ.

Особенности

Дешифратор обеспечивает:

• включение огней на локомотивном светофоре в соответствии с принимаемым кодом;
• включение белого огня на локомотивном светофоре при отсутствии кодов после приема кодов «з» (зеленого) или «ж» (желтого);
• включение красного огня на локомотивном светофоре при отсутствии кодов после приема кода «кж» (красного с желтым);
• непрерывный контроль скорости Vкж при красно-желтом огне локомотивного светофора;
• периодическую проверку бдительности машиниста в зависимости от варианта исполнения.

ДКСВ-1-Д через 30—40 с при следующих показаниях локомотивного светофора:

• красном и скорости менее 20 км/ч;
• красного с желтым и скорости менее Vкж;
• желтым и скорости более Vж;
• белом.

ДКСВ-1-ДБ через 20—30 с при следующих показаниях локомотивного светофора:

• красном и скорости менее 20 км/ч;
• красного с желтым и скорости менее Vкж;
• желтым и скорости более 0—10 км/ч;
• белом и скорости больше 0—10 км/ч;
• через 90—120 с при зеленом и скорости больше 0—10 км/ч;
• периодическую проверку бдительности машиниста через 70—90 с при белом огне локомотивного светофора для аппаратуры АЛСНВ-1-Д, АЛСНВ-1-ДБ;
• • однократную проверку бдительности машиниста при любой смене показателей локомотивного светофора, кроме смены на «з» (зеленый);
• • включение более запрещающего показания локомотивного светофора при залипании якорей реле дешифратора.

Питание дешифратора осуществляется от источника постоянного тока номинальным напряжением 50 В с допустимыми отклонениями ±10 В.
