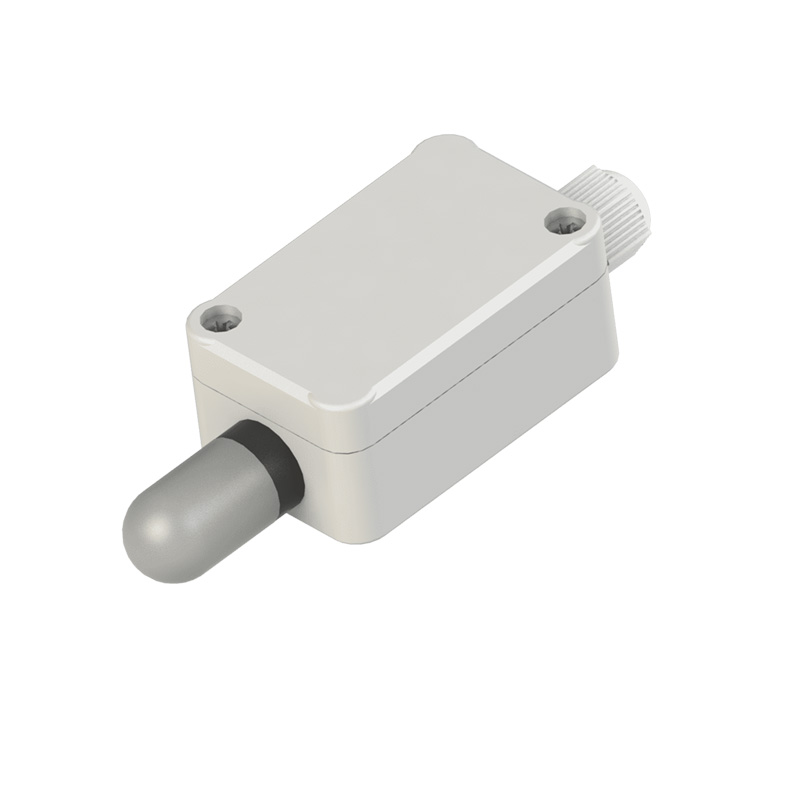

Датчики температуры ТСМ-304, ТСП-304

Датчики температуры ТСМ-304, ТСП-304 группы 3 предназначены для измерения наружной температуры  температуры воздуха в помещениях и воздуховодах.

Температура – это наиболее распространенный измеряемый параметр, а  перегрев – это один из самых негативных факторов в работе оборудования, поэтому, существует огромное количество способов и мест применения датчиков температуры.

Устройство и принцип действия

Основой действия температурных датчиков в автоматизированном управлении является изменение температуры в электрический сигнал. Это обуславливает преимущества электрических измерений: результаты легко передавать по сети, скорость передачи может быть достаточно высокой. Величины могут преобразовываться друг в друга и обратно. Цифровой код создает повышенную точность замера, скорость и чувствительность.

Принцип действия термопреобразователей сопротивления  основан на изменении электрического сопротивления проводников и полупроводников в зависимости от температуры. Материал, из которого изготавливается такой датчик, должен обладать высоким температурным коэффициентом сопротивления, по возможности линейной зависимостью сопротивления от температуры, хорошей воспроизводимостью свойств инертностью к воздействиям окружающей среды. В наибольшей степени всем вышесказанным свойствам удовлетворяет платина; в чуть меньшей – медь.

Рис.1 Схема габаритных размеров датчика температуры ТСМ-304, ТСП-304

Технические характеристики

• схема соединения ЧЭ – двух-, трех-, четырехпроводная;
• степень защиты от воздействия пыли и воды – IP54;
• конструкция термопреобразователей (датчики температуры-304 ) – неразборная;
• сопротивление изоляции – не менее 100 МОм;
• классы допуска – А, В, С (для ТС).

Монтаж

Датчик температуры воздуха ТСМ-304, ТСП-304 монтируется таким образом, чтобы воздух свободно циркулировал вокруг него. При выборе места на стене необходимо избегать действия на него сквозняков, прямых солнечных лучей и других источников тепла, а также стен, которые выходят на улицу.

Имеет малые размеры, улучшенные показатели тепловой инерции. Не требуют сложных монтажных работ при установке на объекте. Монтаж производится непосредственно на стену. Датчики температуры  соответствуют требованиям технических условий ТУ У26.5-32195027-010:2016.
