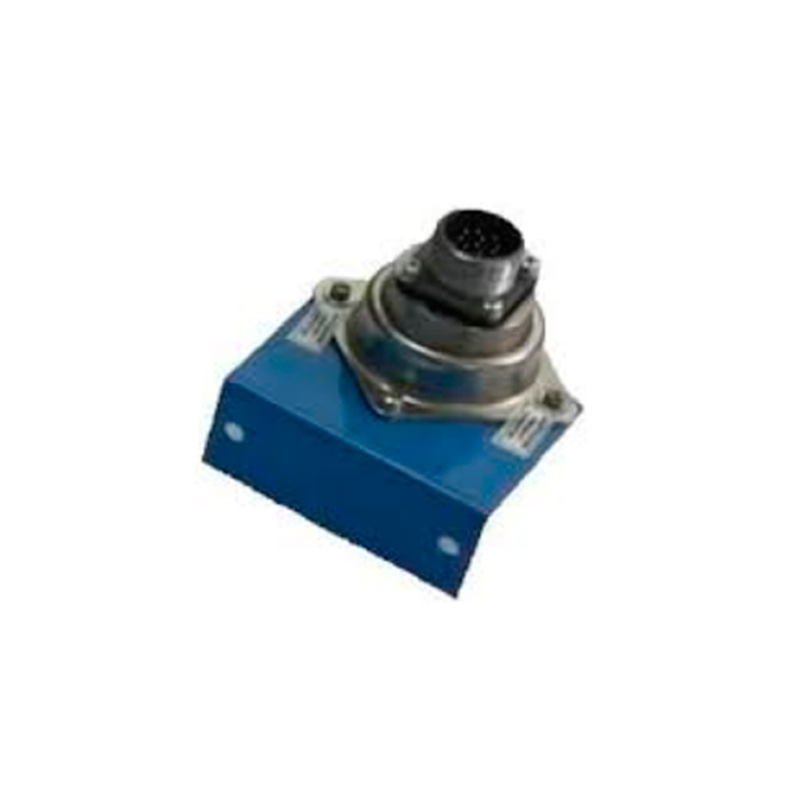

Датчик загазованности ДТХ-152-2

Датчик загазованности ДТХ-152-2предназначен для непрерывного контроля содержания н-Бутана(н-C4H10) и совокупности горючих газов и паров в воздухе рабочей зоны помещений и наружных установках, в комплекте стационарных сигнализаторов газа ЩИТ-3: ЩИТ-3-1, ЩИТ-3-2, ЩИТ-3-3, ЩИТ-3-4.

Датчик загазованности выпускаются во взрывобезопасном исполнении с видом взрывозащиты «искробезопасная электрическая цепь» и маркировкой «1ExdibIICT4 в комплекте ЩИТ-3».

Принцип действия

Установку датчиков на новых объектах следует производить только после завершения всех строительных работ (покраски, сварки и др.) с целью исключения их повреждения. В случае проведения на объекте применения ремонтных работ, датчики должны быть демонтированы на время проведения этих работ.

Датчики загазованности ДТХ-152-2 устанавливаются  в вертикальном положении разъемом вниз. Датчики должны крепиться на жесткой панели двумя винтами (болтами) и гайками М6. Крепеж должен иметь средства от самоотвинчивания.

Сверху датчики необходимо защитить с помощью колпака от возможных механических повреждений и капежа любых жидких продуктов.

При эксплуатации ДТХ-152-2, для исключение, преждевременного выхода из строя чувствительных элементов, содержание в контролируемой среде механических примесей, а также тетраэтилсвинца, мышьяка, сурьмы, фосфора, фтора, хлора и их производных должно быть не более предельно допустимых концентраций  (далее по тексту – ПДК) по ГОСТ 12.1.005-88.
Перечень веществ,  к которым имеет чувствительность   датчик  загазованности  ДТХ-152-2.

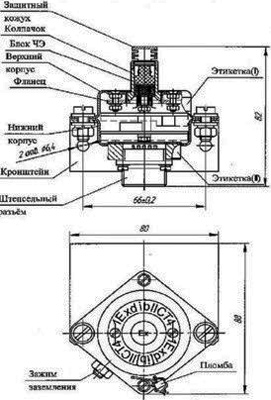

Рис.1. Габаритный чертеж датчика ДТХ-152-2
