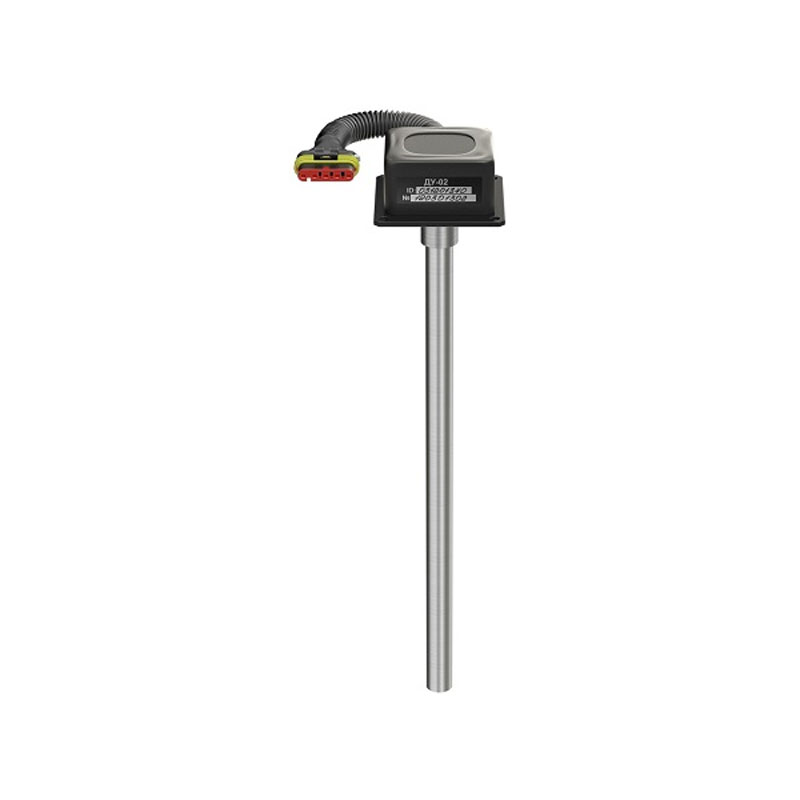

Датчик ДУ-02

Датчик уровня ДУ-02 предназначен для измерения уровня или вычисления объема  жидкости с относительной диэлектрической проницаемостью от 1,8 до 3 в емкостях, баках, резервуарах и выдачи цифрового или аналогового сигналов для отображения, передачи или регистрации уровня или объема во внешних устройствах. Жидкость, находящаяся в баке, не должна вызывать коррозии деталей рабочей части датчика.

Параллельно с процессом измерений происходит визуализация величины уровня на цифровом индикаторе, а также передача сигнала на внешние устройства контроля уровня и объема. Жидкость, которая находится в резервуаре, должна быть неагрессивной по отношению к деталям погружаемой части датчика

Комплект поставки

• Датчик уровня ДУ- 02
• Комплект монтажных деталей
• Программное обеспечение для калибровки и тарировки датчика
• Руководство по эксплуатации
• Паспорт

Особенности конструкции

Уровневый датчик ДУ-02 включает в свой состав корпус, в котором вставлен фланец со втулкой, рабочую часть с чувствительным датчиком, а также жгут проводов, помещенных в гофрошланг. Внутри корпуса датчика располагается печатная плата, которая управляет электронной системой чувствительного элемента. Корпус надежно защищает электронику от проникновения влаги и пыли – уровень защищенности составляет IP66. Через гермоштуцер из корпуса выходит жгут проводов, на конце которых имеется коммутационная колодка, обеспечивающая подключение датчика, его калибровку и тарировку.

Рабочая часть уровневого датчика состоит из наружной трубы и установленного внутрь изолированного стержня. Такая конструкция представляет собой конденсатор, который погружается в жидкость с целью контроля ее уровня.

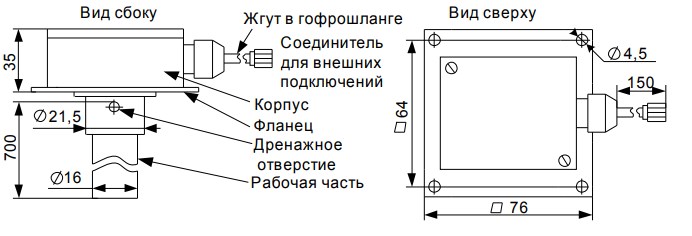

Рис.1 Схема габаритных размеров датчика ДУ-02

Функциональные возможности

Уровневые датчики работают по емкостному принципу контроля уровня жидкостей. Он основан на известной зависимости емкости конденсатора от значения диэлектрической проницаемости среды, которая находится между его обкладками. В этом случае – это жидкость, которая имеет показатель диэлектрической проницаемости в пределах от 1,8 до 3.

Измеренная емкость конденсатора преобразуется в цифровой код, который может передаваться на внешние устройства контроля, используя для этого интерфейс RS485, RS232.
