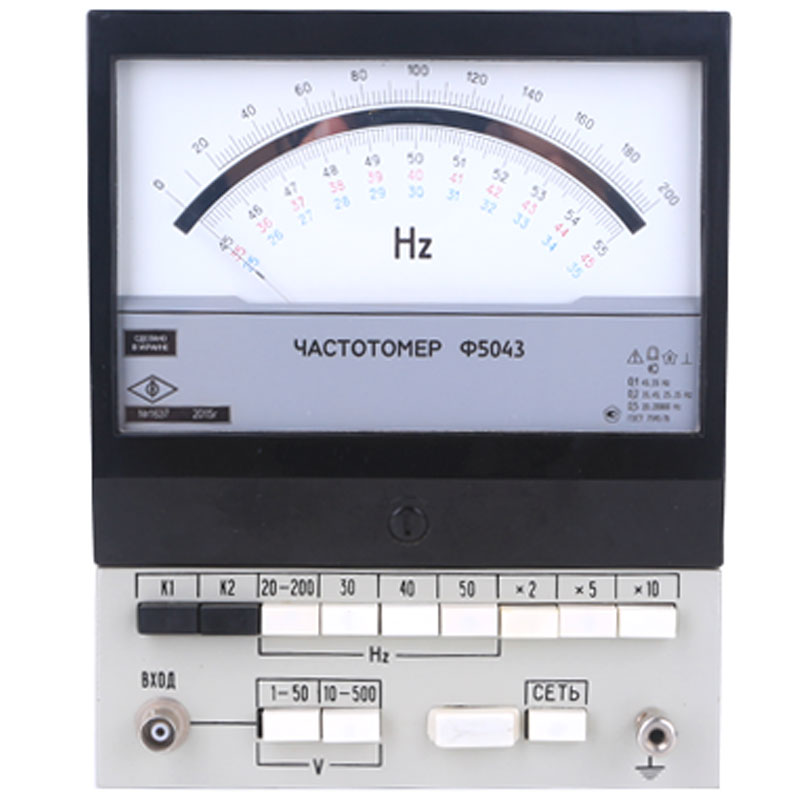

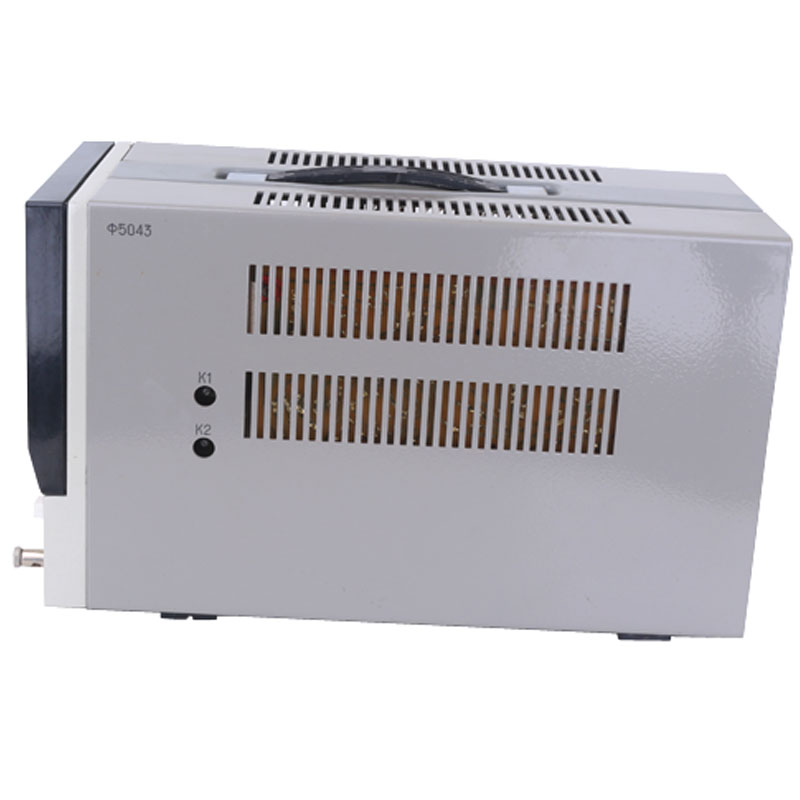

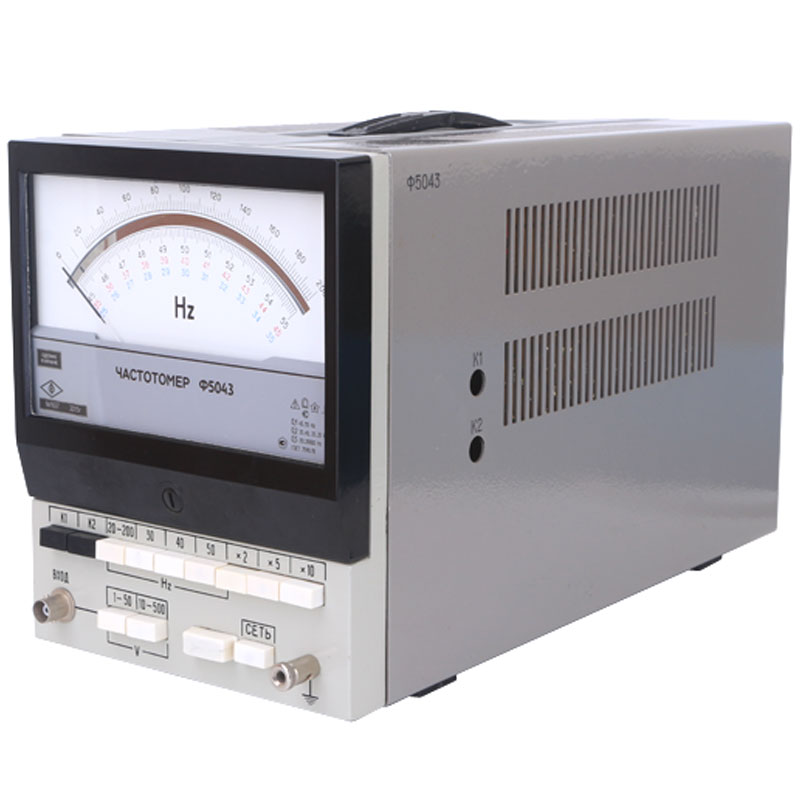

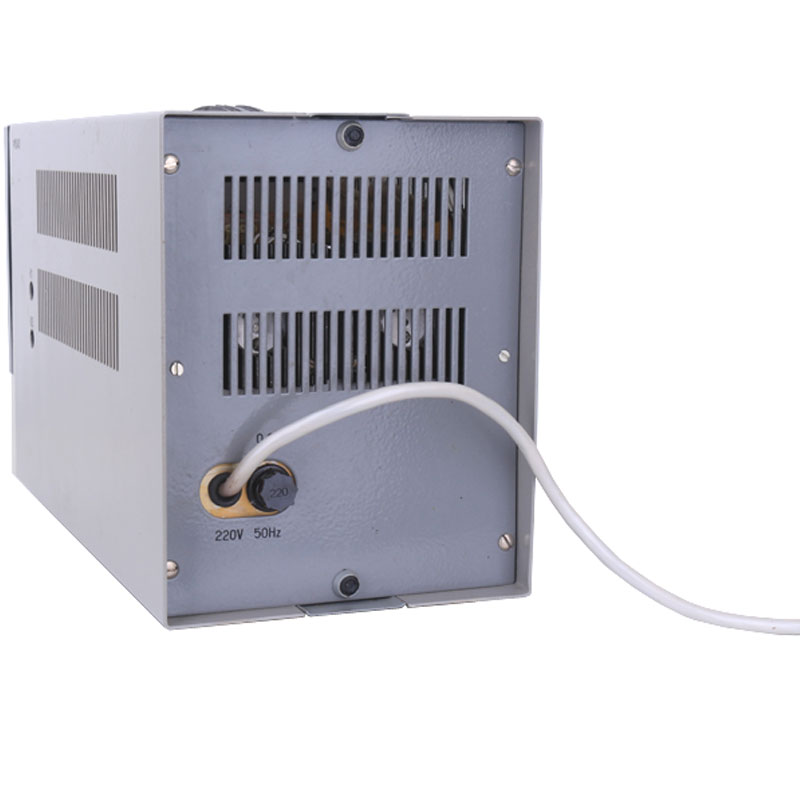

Частотомер Ф5043

Частотомер Ф5043 предназначен для измерений частоты переменного тока.

Технические характеристики

• Классы точности 0,1; 0,2 и 0,5.
• Частотомер имеет двадцать один узкий диапазон измерений:
• 25-35, 35-45, 45-55, 50-70, 70-90, 90-110, 125-175, 175-225, 225-275, 250-350, 350-450, 450-550, 500-700, 700-900, 900-1100, 1250-1750, 1750-2250, 2250-2750, 2500-3500, 3500-4500, 4500-5500 Гц и семь широких диапазонов измерений: 20-200, 40-400, 100-1000, 200-2000, 400-4000, 1000-10000, 2000-20000 Гц.
• Пределы допускаемых значений основных погрешностей частотомера в процентах от конечного значения диапазона измерений (рабочей части шкалы) на всех отметках диапазона измерений в номинальной области напряжений при измерениях сигналов произвольной формы, но имеющих не более двух экстремумов за период, равны:
• ±0,1 для диапазона 45-55 Гц и диапазонов, кратных ему;
• ±0,2 для диапазона 25-35 Гц и 35-45 Гц и диапазонов, кратных им;
• ±0,5 для широких диапазонов частот.
• Номинальная область напряжений синусоидальных входных сигналов и импульсных входных сигналов длительностью не менее 25 μs частотомера от 1 до 500 В.
• Мощность, потребляемая частотомером от сети питания, не превышает 13 ВА.
• Габаритные размеры частотомера не превышают 160х210х370 мм.
• Масса частотомера не превышает 8 кг.

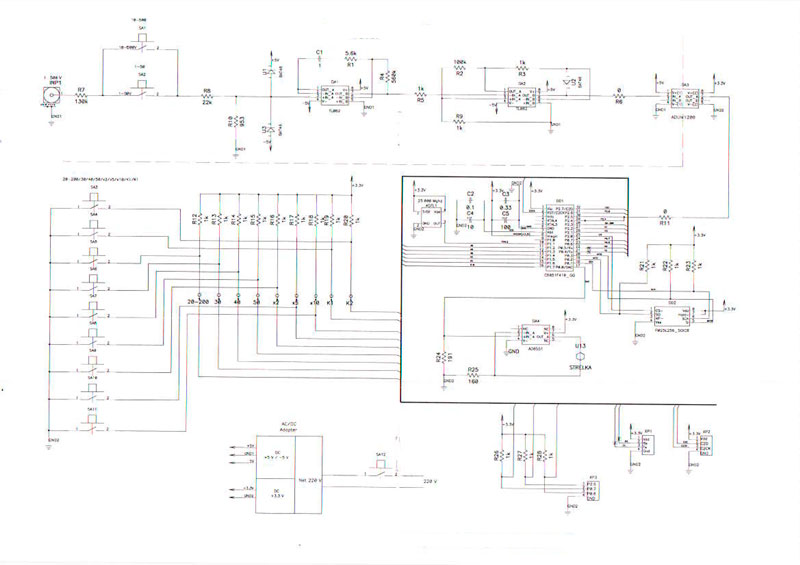

Рис.1 Схема принципиальная частотомера Ф5043
