Блок конечных выключателей БКВ1

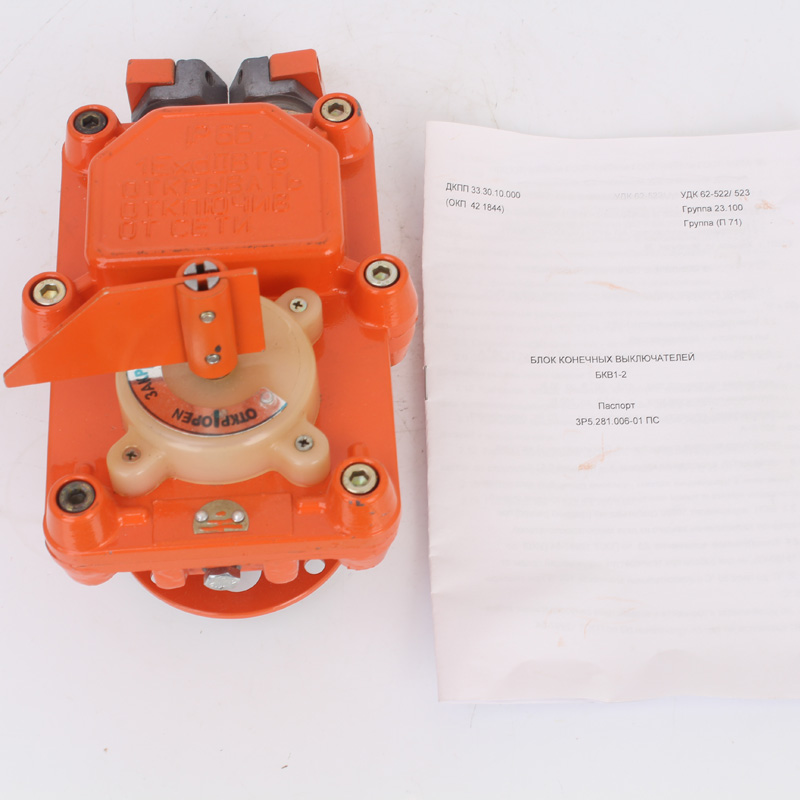

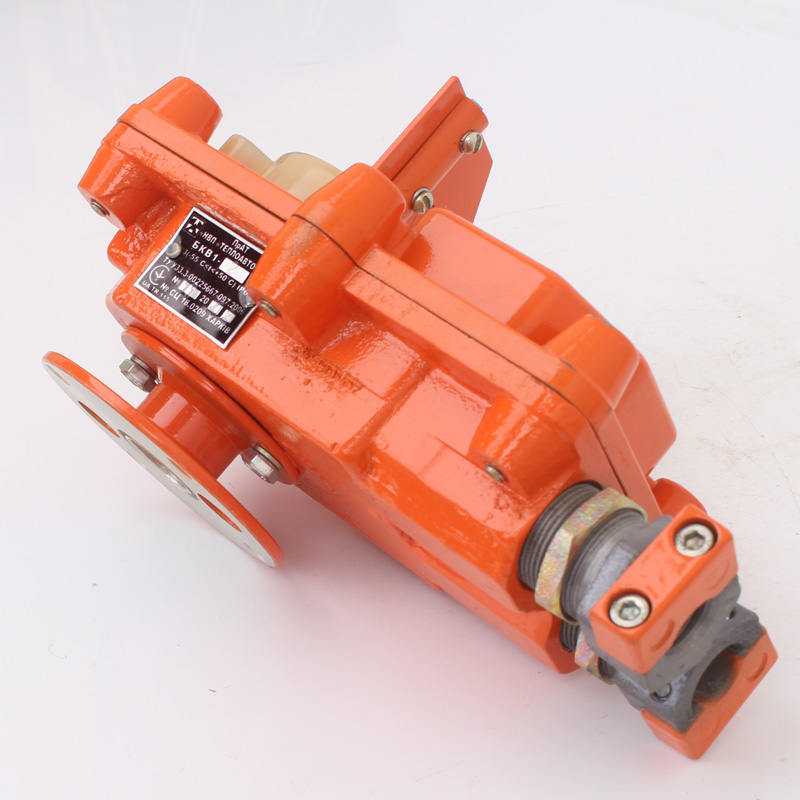

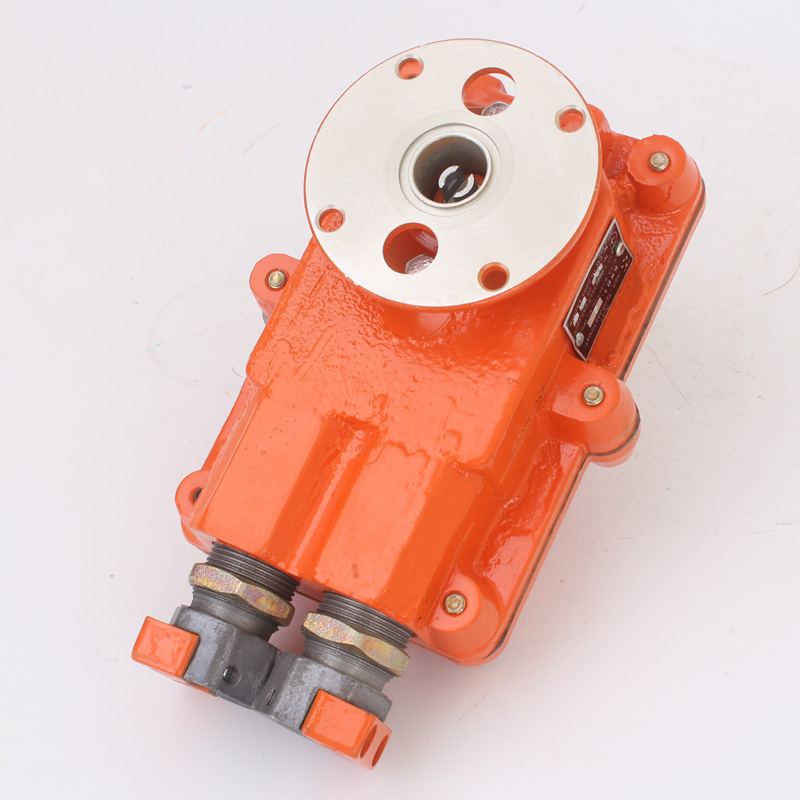

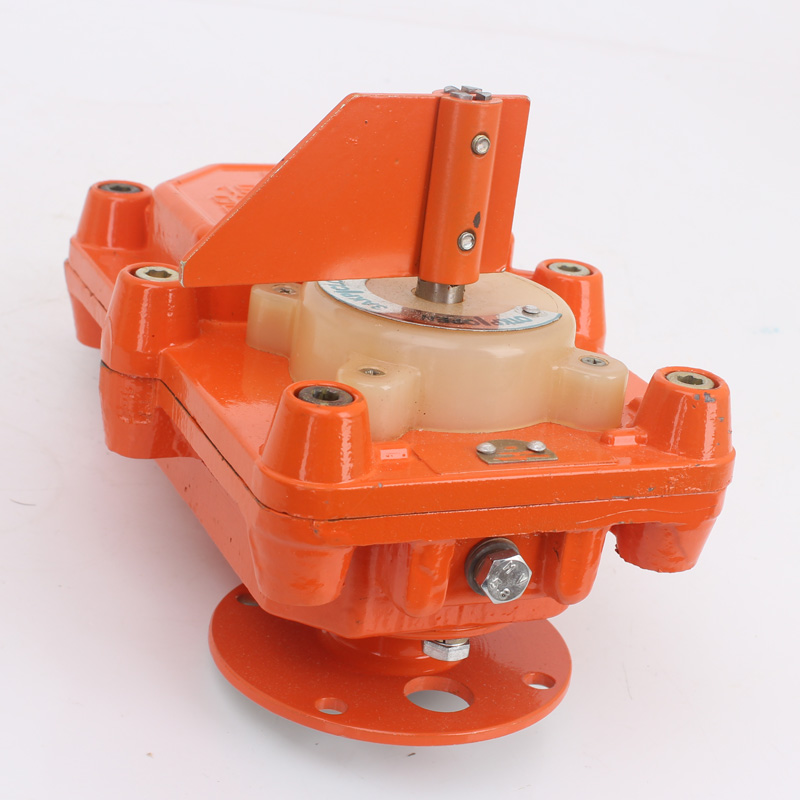

Блок конечных выключателей БКВ1 предназначен для дистанционной электрической сигнализации о конечных положениях запорных органов шаровых кранов с Ду от 50 до 1400 мм. Блок предназначен для совместной работы с устройствами управления положением запорного органа крана (в частности с блоками управления кранами типа БУК-3).

Применение

Промысловые и магистральные газопроводы, компрессорные и газораспределительные станции, пункты сбора и подготовки газа и технологические линии газоперерабатывающих заводов, оснащение технологических процессов химической, нефтеперерабатывающей и других видов промышленности. Взрывоопасные зоны, согласно маркировке блока IExdIIBT6 по ГОСТ 12.2.020-76. Условия, соответствующие маркировке блока IP66 по ГОСТ 14254-96.

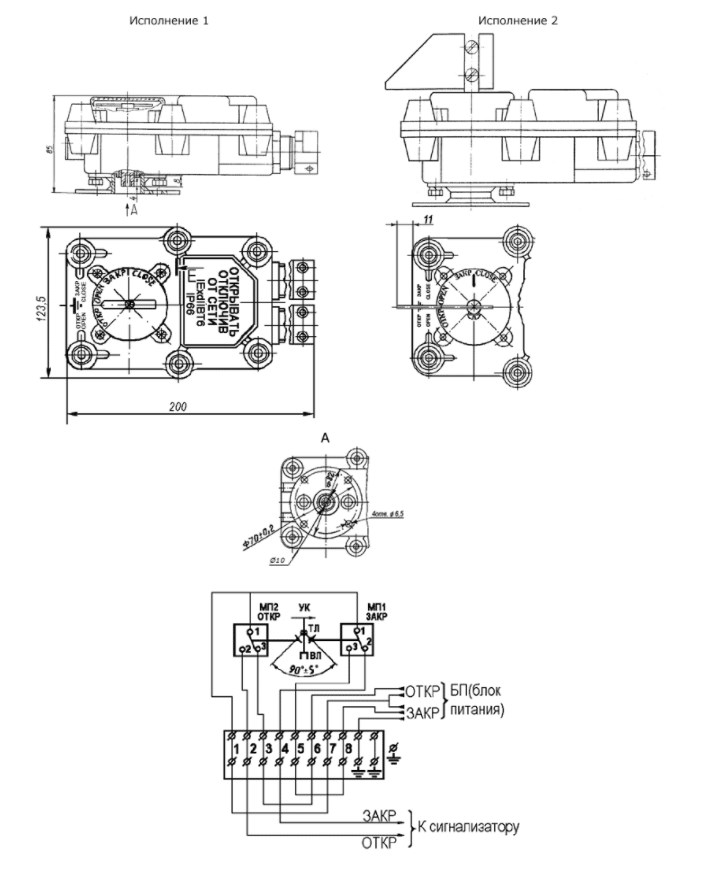

Рис.1 Схема габаритных размеров блока БКВ1

Условия эксплуатации

• Температура от -55 до +50ºС,
• относительная влажность 100% при температуре 25ºС (исполнение Д3 по ГОСТ 12997-84, что соответствует исполнению УХЛ категории 1 по ГОСТ 15150-69).

Технические характеристики блока конечных выключателей БКВ1

• Поворот выходного вала со стрелкой-указателем: – 90±5°.
• Коммутирующие возможности:
  • тип контактов – переключающий;
  • вид тока: постоянный и переменный, частотой 50 Гц от 1•10^-6 А до 6 А;
  • напряжение постоянного тока – от 1•10^-4 В до 36 В, напряжение переменного тока от 1•10^-4 В до 250 В;
  • коммутируемая мощность не более: постоянного тока – 70 Вт, переменного тока – 300 В•А;
  • тип нагрузки – активный и индуктивный.
• Средний ресурс: 1•10⁴ срабатываний при поочередном переключении каждого из двух переключателей.
• Масса не более 1,5 кг.
