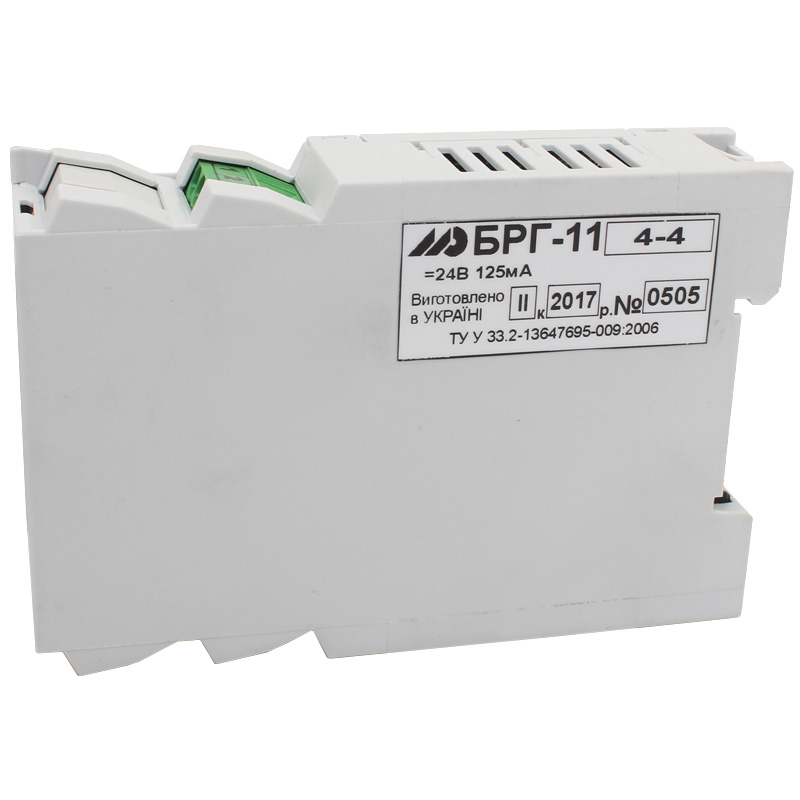

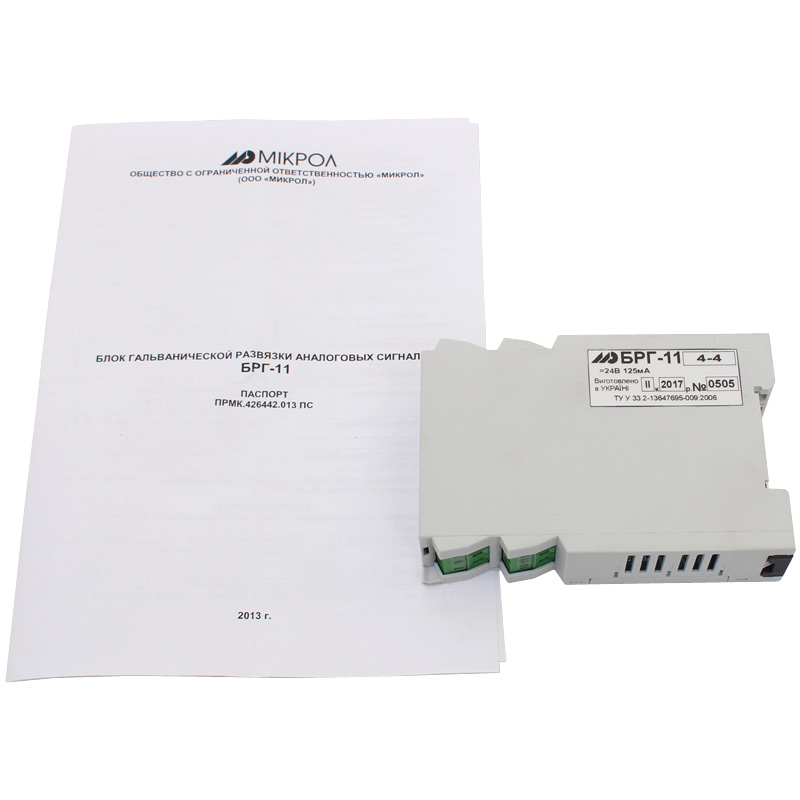

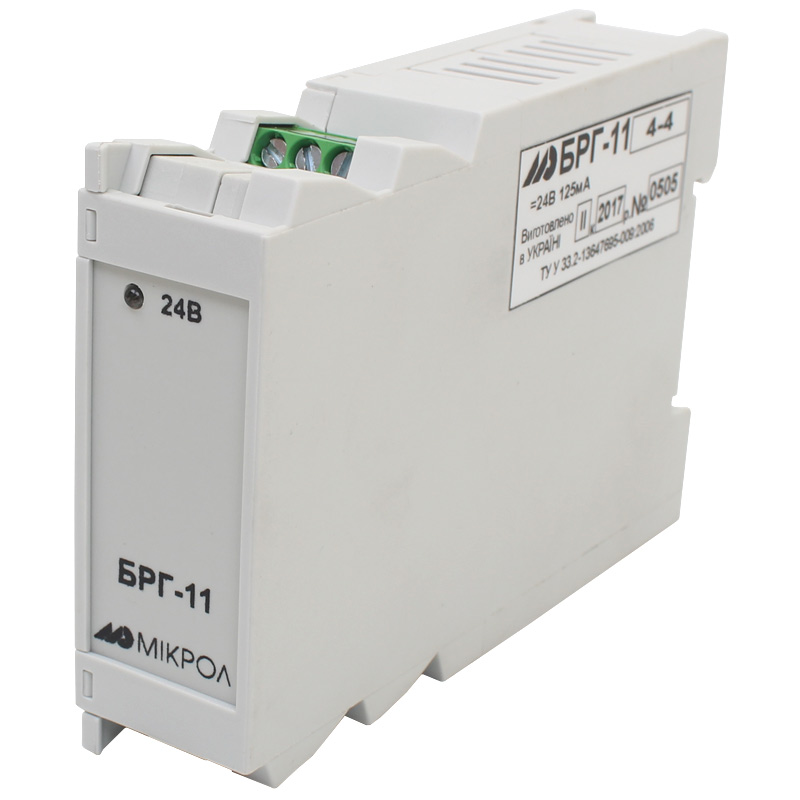

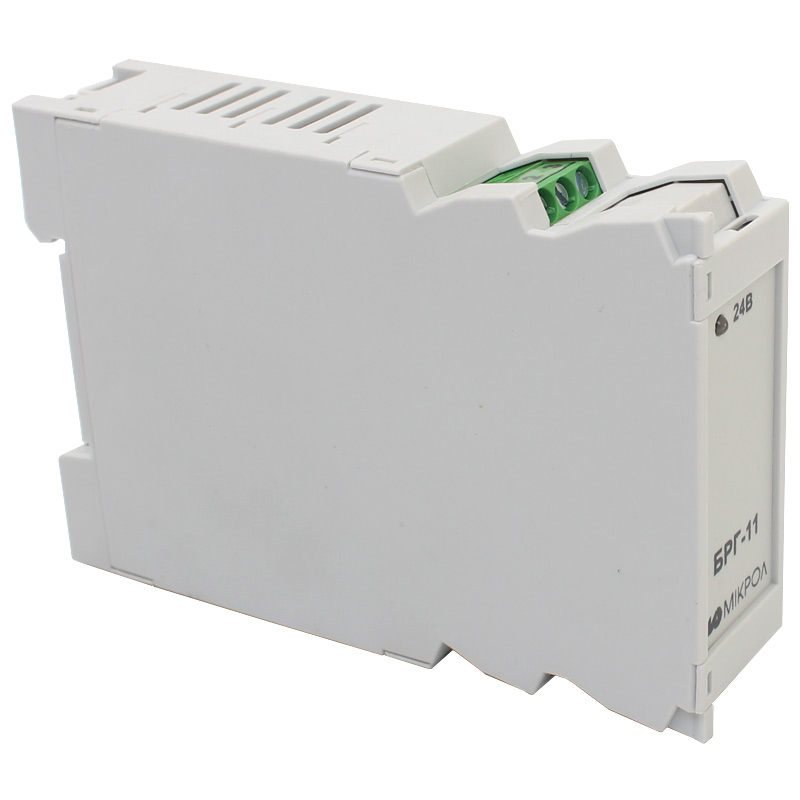

Блок гальванической развязки БРГ-11

Блок гальванической развязки БРГ-11 предназначены для преобразования унифицированного сигнала постоянного тока в гальванически развязанный выходной унифицированный сигнал постоянного тока.

Технические характеристики

• Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
• Сопротивление изоляции: не менее 40МОм при 1500В
• Диапазоны входного сигнала:
  • 0-5 мА (Rвх=200 Ом),
  • 0(4)-20 мА (Rвх=50 Ом),
  • 0-10 В (Rвх=20 кОм)
• Диапазон выходного сигнала:
  • 0-5 мА (Rн<=2 кОм)
  • 0(4)-20 мА (Rн<=0,5 кОм)
  • 0-10 В (Rн>=2 кОм)
• Время установления выходного сигнала при изменении входного от 0 до 100%: не более 0,5 сек
• Основная приведенная погрешность преобразования: ±0,2%
• Дополнительная погрешность в рабочем диапазоне температур ±0,15%/10°С
• Напряжение питания постоянного тока от 19В до 30В
• Ток потребления: не более 125 мА
• Температура окружающей среды от -40°С до +70°С
• Масса блока не более 0,23 кг
• Корпус (ВхШхГ) 75х26х120 DIN35х7,5, IP30

Область применения

• гальваническая развязка унифицированных аналоговых сигналов
• контроль работы электрических сетей и установок постоянного тока
• АСУТП энергоемких объектов различных отраслей промышленности преобразование сигналов от датчиков

Структура условного обозначения

БРГ-11-А-В,

где:

• А — код входного сигнала:
• 1 — 0-5 мА; 2 — 0-20 мА; 3 — 4-20 мА; 4 — 0-10 В
• B — код выходного сигнала:
• 1 — 0-5 мА; 2 — 0-20 мА; 3 — 4-20 мА; 4 — 0-10 В

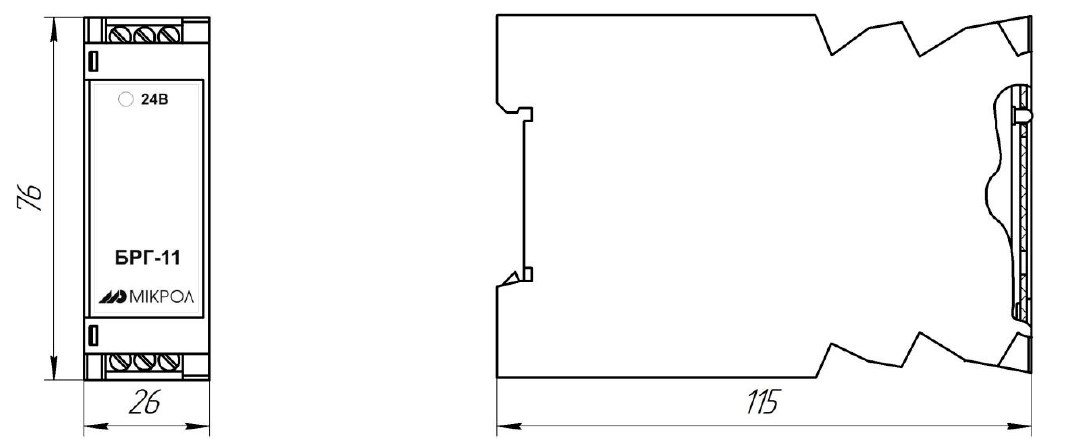

Рис.1 Схема габаритных размеров БРГ-11
