Блок дистанционного управления БДУ-4-3

Блок БДУ-4-3 предназначен для дистанционного управления включением и отключением одиночных механизмов, подключенных к взрывозащищённым пускателям, комплектным устройствам управления (станциям), для дистанционного отключения аппаратов защиты (автоматических выключателей, РУНН трансформаторных подстанций), а также для контроля сопротивления заземляющего провода передвижных механизмов и машин, и защиты от потери управления и самовключения.

Комплект поставки

• блок БДУ-4-3;
• коммутационное гнездо;
• эксплуатационная инструкция.

Наше предприятие гарантирует качество блока в соответствии с ТУ. Гарантийный период составляет 12 месяцев со дня начала эксплуатации, но не более 18 со дня отправки потребителю.

Исполнение

Блок БДУ-4-3 выполнен в виде пластмассового корпуса, на основании которого крепится вилка соединителя и печатная плата с элементами На основании также имеется ключ для безошибочной установки блока на свое место в аппарате. После установки блок крепится двумя винтами.

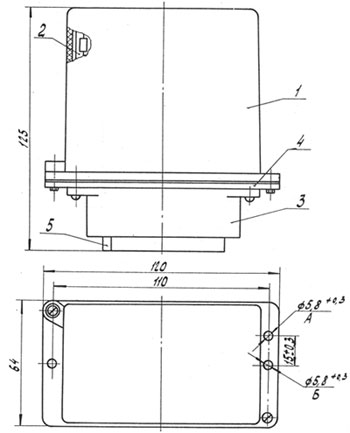

Рис.1. Схематическое изображение блока БДУ-4-3, где:
1 – кожух, 2 – плата, 3 – вилка, 4 – основание, 5 – ключ
А – фиксирующее отверстие, Б – установочные отверстия)

Питание блока осуществляется от искробезопасного трансформатора напряжением 18 В.
